Joint à lèvre pour pompe à eau

Grâce à sa conception modulaire, cette gamme de produits d’étanchéité d’arbres de pompes à eau automobiles offre flexibilité et miniaturisation. Ses performances d’étanchéité et sa robustesse éprouvées, associées à de faibles couples, ont convaincu un grand nombre de fabricants de pompes à travers le monde.

Photos de produits

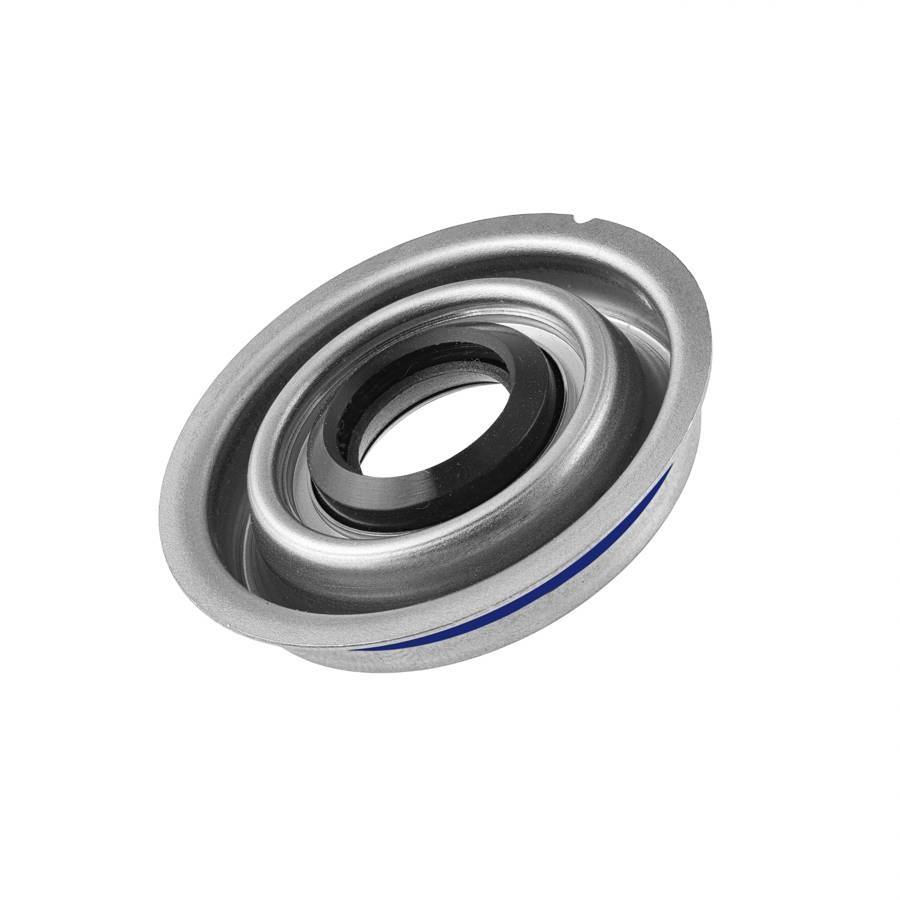

Joint à lèvre - MPF 1230
Joint à lèvre - MPF 1230

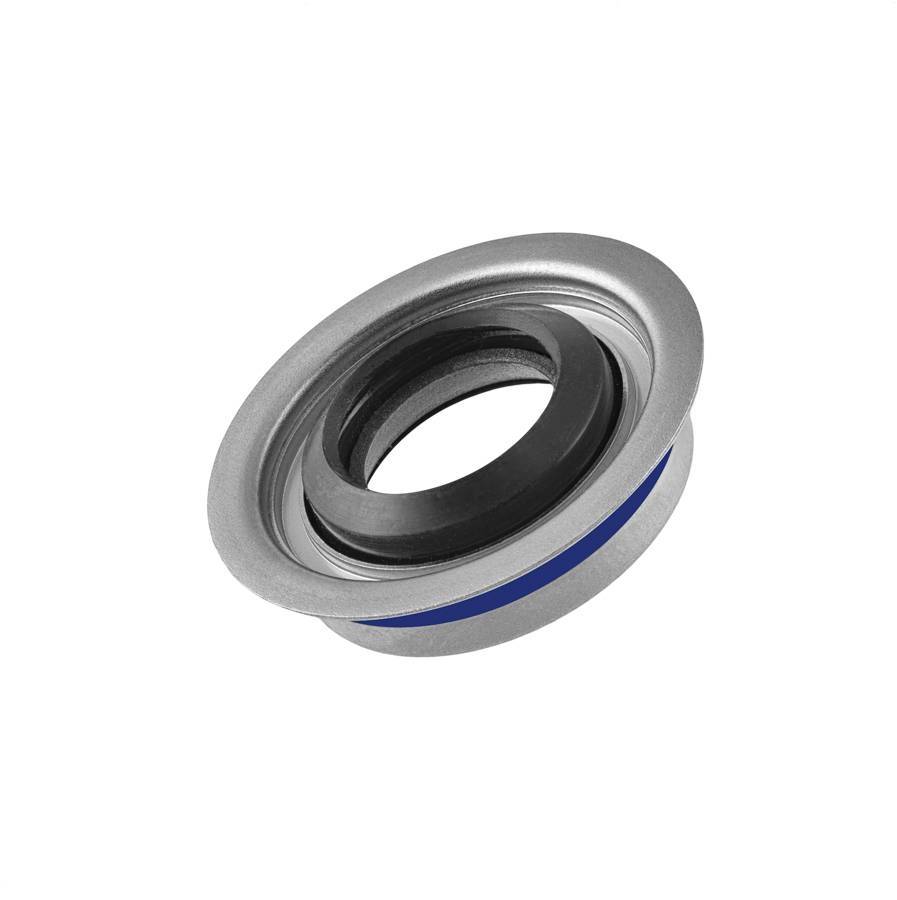

Joint à lèvre - MPF 1220
Joint à lèvre - MPF 1220

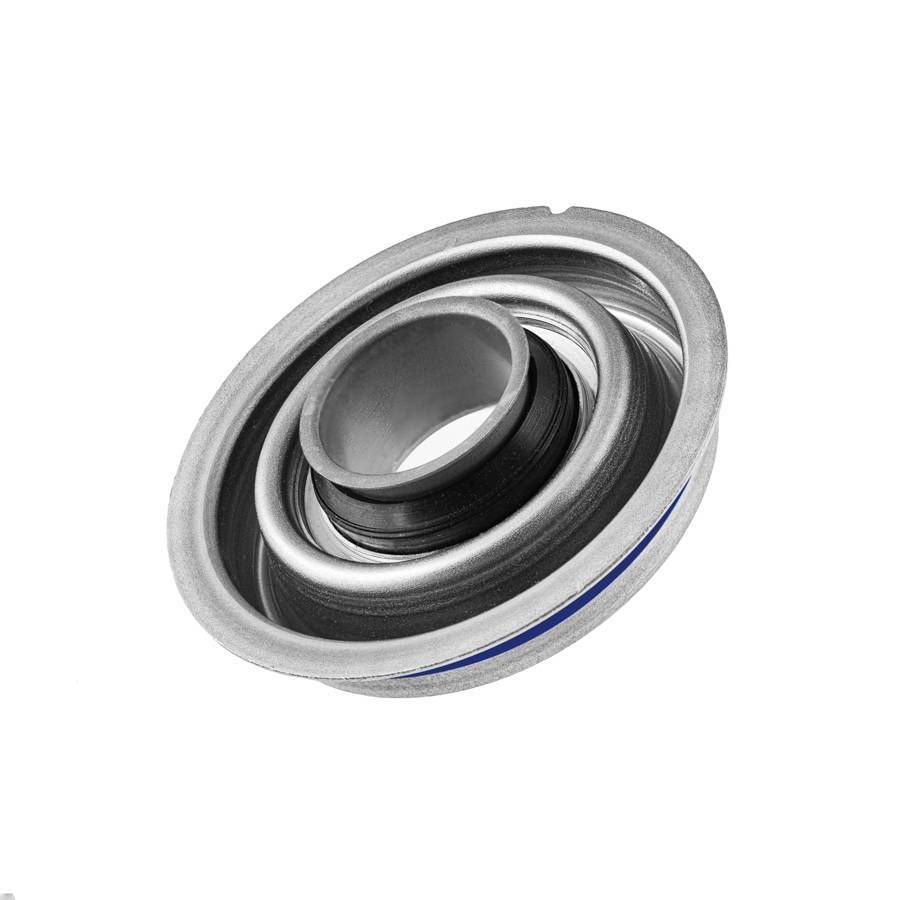

Joint à lèvre - HPS 1230
Joint à lèvre - HPS 1230

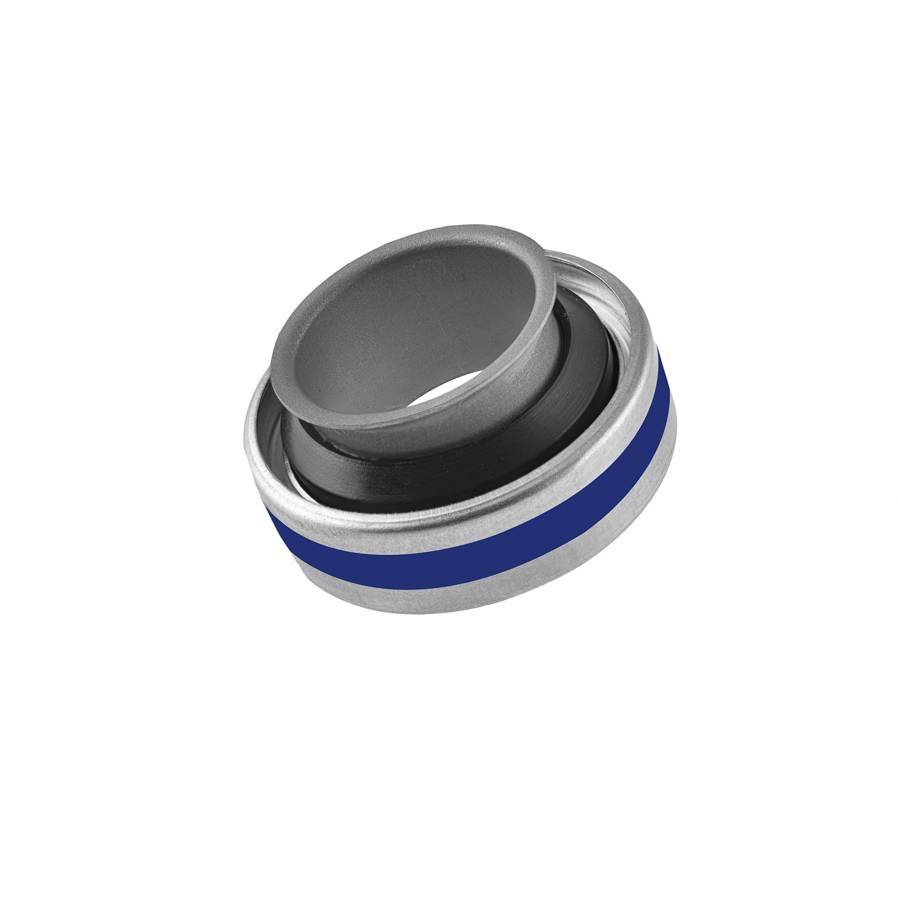

Joint à lèvre - HPS 1220
Joint à lèvre - HPS 1220

Fonctionnalités

  • Le joint à lèvre MPF (Mechanical Press Fit, à pression mécanique) est un concept modulaire conçu pour assurer une grande fiabilité et d’excellentes fonctions de conditionnement.
  • Assemblage simple et hauteur de travail minime.
  • Réduit les pertes par frottement du joint de 80 %
  • Miniaturisation axiale possible.
  • Dimensions d’arbre disponibles :
    • 8 mm
    • 12 mm
  • Production de masse sur des lignes de produits entièrement automatisées et fourniture de produits de grande qualité, quasiment sans défaut, à des clients du secteur automobile à travers le monde.
  • Avec ce joint, EKK a intégré une analyse des tendances et les souhaits spécifiques des clients dans un nouveau produit à l’épreuve du temps. Le modèle modulaire offre une flexibilité maximale de la conception.

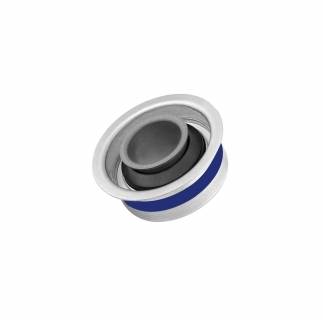

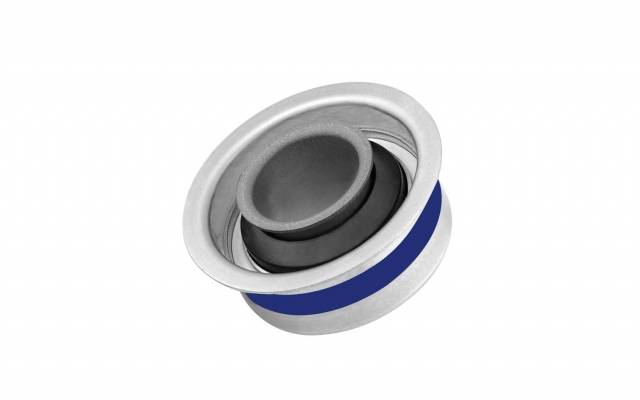

  • Le joint à lèvre HPS (High Pressure Sleeve, à manchon haute pression) est un concept modulaire avec d’excellentes fonctionnalités de fiabilité et de conditionnement.
  • Résistance optimisée aux hautes pressions.
  • Résistance optimisée aux grandes vitesses.
  • Facilité d’assemblage dans un minimum d’espace.
  • Réduit les pertes par frottement du joint de 80 %
  • Miniaturisation axiale possible.
  • Dimensions d’arbre disponibles :
    • 8 mm
    • 12 mm
  • Production de masse sur des lignes de produits entièrement automatisées et fourniture de produits de grande qualité, quasiment sans défaut, à des clients du secteur automobile à travers le monde.
  • Avec ce joint, EKK a intégré une analyse des tendances et les souhaits spécifiques des clients dans un nouveau produit à l’épreuve du temps. Le modèle modulaire offre une flexibilité maximale de la conception.

Product specifications

Article

Plage

Unité

Milieu

Liquide de refroidissement / solution aqueuse

[-]

Mélange de liquide de refroidissement

40 – 60

%

Pression – nominale

-0,1 à 0,2

MPa.g

Pression - de crête

-0,1 à 0,3

MPa.g

Température - nominale

-20 à +120

°C

Température - de crête

-40 à +140

°C

Vitesse – nominale

0 - 7 000

tr/min

Régime - de crête

10 000

tr/min

Matériaux d’étanchéité

HNBR / PTFE

[-]

 Remarque : le tableau ci-dessus indique les meilleures conditions pour des cas individuels qui peuvent évoluer selon la taille du joint. Veuillez nous contacter avant utilisation.

Article

Plage

Unité

Milieu

Liquide de refroidissement / solution aqueuse

[-]

Mélange de liquide de refroidissement

40 – 60

%

Pression – nominale

-0,1 à 0,5

MPa.g

Pression - de crête

-0,1 à 0,6

MPa.g

Température - nominale

-20 à +120

°C

Température - de crête

-40 à +150

°C

Vitesse – nominale

0 - 8 000

tr/min

Régime - de crête

15 000

tr/min

Matériaux d’étanchéité

HNBR / PTFE

[-]

 Remarque : le tableau ci-dessus indique les meilleures conditions pour des cas individuels qui peuvent évoluer selon la taille du joint. Veuillez nous contacter avant utilisation.
